产品展示 > 矢量网络分析仪

中电41所AV3656A/B矢量网络分析仪

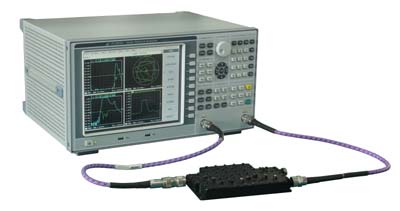

AV3656A/B矢量网络分析仪

产品综述：

● *

●

典

移

无

AV3656A/B技术规范：

参数	AV3656A	AV3656B
频率范围	100kHz ～ 3GHz	100kHz ～ 8.5GHz
频率分辨率	1Hz	1Hz
频率准确度	±5×10^-6(23℃±3℃)	±5×10^-6(23℃±3℃)
输出功率设置范围	-45dBm～+10dBm	-55dBm～+10dBm
系统动态范围	（10Hz）（3kHz） 100kHz～1MHz 90dB 60dB 1MHz～10MHz 110 dB 80 dB 10MHz～3GHz 125dB 95dB	（10Hz）（3kHz） 100kHz～20MHz 110dB 80dB 20MHz～3GHz 125 dB 95 dB 3GHz～6GHz 123dB 93dB 6GHz～8.5GHz 118dB 88dB ,
反射跟踪	100kHz～10MHz ±0.030dB 10MHz～3GHz ±0.020dB	100kHz～3GHz ±0.030dB 3GHz～6GHz ±0.040dB 6GHz～8.5GHz ±0.050dB
传输跟踪	100kHz～10MHz ±0.030dB 10MHz～3GHz ±0.020dB	100kHz～3GHz ±0.030dB 3GHz～6GHz ±0.040dB 6GHz～8.5GHz ±0.050dB
有效方向性	100kHz～10MHz 49 dB 10MHz～3GHz 46 dB 100kHz～10MHz 49dB （选件001） 10MHz～3GHz 46dB （选件001）	100kHz～3GHz 46dB 3GHz～6GHz 40dB 6GHz～8.5GHz 38dB
有效源匹配	100kHz～10MHz 44dB 10MHz～3GHz 40dB 100kHz～10MHz 43dB （选件001） 10MHz～3GHz 21dB （选件001）	100kHz～3GHz 36dB 3GHz～6GHz 35dB 6GHz～8.5GHz 33dB
有效负载匹配	100kHz～10MHz 49 dB 10MHz～3GHz 46 dB 100kHz～10MHz 48dB （选件001） 10MHz～3GHz 41dB （选件001）	100kHz～3GHz 44dB 3GHz～6GHz 40dB 6GHz～8.5GHz 36dB
测量点数	1到16001
中频带宽	小1Hz；大5MHz，以1，2，3，5，7步进。
端口接头形式	N型接头（阴头）系统阻抗50欧姆 N型接头（阴头）系统阻抗75欧姆（AV3656A-001）
测量端口数	2个
测量接收机数	4个
参考电平幅度设置	设置范围：±500dB 设置分辨率：0.001dB
参考相位设置	设置范围：±500° 设置分辨率：0.01°
时基参考输出	输出频率：10MHz 输出电平：+10dBm±4dB
数字接口	GP-IB接口、USB接口、以太网接口和VGA显示接口
操作系统	Windows XP
显示方式	10.4英寸高亮度液晶显示
测量域	频域时域
外型尺寸	435233358（宽×高×深）（含垫脚、底脚、侧提带、输入输出端口）
功耗	150W
电源输入形式	50Hz单相220V或者50Hz/60Hz单相110V交流电

AV3656A订货信息：

●主机：AV3656A矢量网络分析仪

●附/选件信息：

归属	编号	附/选件
附件	---	电源线1根
	---	USB鼠标1个
	---	快速使用指南1本
	---	合格证1个
	---	随机光盘1张
选件	AV3656A-001	75Ω端口阻抗系统注：此选件装配后整机将不具有50Ω端口阻抗系统
	AV3656A-002	N型测试电缆（GORE-OSZKUZKU0240，双阳，60cm）
	AV3656A-003	N型测试电缆（GORE-OSZKUZKV0240，阴阳，60cm）
	AV3656A-004	英文选件（按键、前面板、标牌）注：此选件装配后整机将不具有中文按键、前面板、标牌
	AV3656A-005	AV20205 N型校准件（DC～3GHz）
	AV3656A-006	AV20204 N型 75Ω校准件
	AV3656A-007	经济型稳相测试电缆CETC41-N/J.SMA/J.197C-800(N型到3.5mm接头，双阳，80cm)
	AV3656A-008	经济型稳相测试电缆CETC41-N/J.N/K.197C-800(N型接头，阴阳，80cm)
	AV3656A-009	经济型稳相测试电缆CETC41-N/J.N/J.197C-800(N型接头，双阳，80cm)
	AV3656A-010	75Ω测试电缆 24-0800-51M1-51M1
	AV3656A-011	AV20402电子校准件（300kHz～18GHz，N型(阴阳)，2端口）
	AV3656A-012	AV20403电子校准件（10MHz～26.5GHz，3.5mm（阴阳），2端口）
	AV3656A-013	AV20405电子校准件（10MHz～20GHz，3.5mm（阴头），4端口）
	AV3656A-014	AV3656系列中文用户手册
	AV3656A-015	AV3656系列英文用户手册
	AV3656A-016	铝合金运输箱
	AV3656A-017	前面板跳线（支持四端口扩展及接收机直通测试）
	AV3656A-018	AV2813A四端口测试装置（需选件AV3656A-017支持）

AV3656B订货信息：

●主机：AV3656B矢量网络分析仪

●附/选件信息

归属	编号	附/选件
附件	---	电源线1根
	---	USB鼠标1个
	---	快速使用指南1本
	---	合格证1个
	---	随机光盘1张
选件	AV3656B-001	英文选件（按键、前面板、标牌）注：此选件装配后整机将不具有中文按键、前面板、标牌
	AV3656B-002	N型测试电缆（GORE-OSZKUZKU0240，双阳，60cm）
	AV3656B-003	N型测试电缆（GORE-OSZKUZKV0240，阴阳，60cm）
	AV3656B-004	经济型稳相测试电缆CETC41-N/J.SMA/J.197C-800(N型到3.5mm接头，双阳，80cm)
	AV3656B-005	经济型稳相测试电缆CETC41-N/J.N/K.197C-800(N型接头，阴阳，80cm)
	AV3656B-006	经济型稳相测试电缆CETC41-N/J.N/J.197C-800(N型接头，双阳，80cm)
	AV3656B-007	AV20201 N型校准套件（DC～9GHz）
	AV3656B-008	AV20202 3.5mm校准套件（DC～9GHz）
	AV3656B-009	AV32111波导校准件（1.72～2.61GHz）
	AV3656B-010	AV32112波导校准件（2.60～3.95GHz）
	AV3656B-011	AV32113波导校准件（3.94～6.00GHz）
	AV3656B-012	AV32114波导校准件（4.64～7.05GHz）
	AV3656B-013	AV32115波导校准件（5.88～8.17GHz）
	AV3656B-014	AV32116波导校准件（7.00～10.0GHz）
	AV3656B-015	AV20402电子校准件（300kHz～18GHz，N型(阴阳)，2端口）
	AV3656B-016	AV20403电子校准件（10MHz～26.5GHz，3.5mm（阴阳），2端口）
	AV3656B-017	AV20405电子校准件（10MHz～20GHz，3.5mm（阴头），4端口）
	AV3656B-018	AV3656系列中文用户手册
	AV3656B-019	AV3656系列英文用户手册
	AV3656B-020	铝合金运输箱
	AV3656B-021	前面板跳线（支持四端口扩展及接收机直通测试）
	AV3656B-022	AV2813A四端口测试装置（需选件AV3656B-021支持）

AV3656A订货信息：

●主机：AV3656A矢量网络分析仪

●附/选件信息：

归属	编号	附/选件
附件	---	电源线1根
	---	USB鼠标1个
	---	快速使用指南1本
	---	合格证1个
	---	随机光盘1张
选件	AV3656A-001	75Ω端口阻抗系统注：此选件装配后整机将不具有50Ω端口阻抗系统
	AV3656A-002	N型测试电缆（GORE-OSZKUZKU0240，双阳，60cm）
	AV3656A-003	N型测试电缆（GORE-OSZKUZKV0240，阴阳，60cm）
	AV3656A-004	英文选件（按键、前面板、标牌）注：此选件装配后整机将不具有中文按键、前面板、标牌
	AV3656A-005	AV20205 N型校准件（DC～3GHz）
	AV3656A-006	AV20204 N型 75Ω校准件
	AV3656A-007	经济型稳相测试电缆CETC41-N/J.SMA/J.197C-800(N型到3.5mm接头，双阳，80cm)
	AV3656A-008	经济型稳相测试电缆CETC41-N/J.N/K.197C-800(N型接头，阴阳，80cm)
	AV3656A-009	经济型稳相测试电缆CETC41-N/J.N/J.197C-800(N型接头，双阳，80cm)
	AV3656A-010	75Ω测试电缆 24-0800-51M1-51M1
	AV3656A-011	AV20402电子校准件（300kHz～18GHz，N型(阴阳)，2端口）
	AV3656A-012	AV20403电子校准件（10MHz～26.5GHz，, 3.5mm（阴阳），2端口）
	AV3656A-013	AV20405电子校准件（10MHz～20GHz，3.5mm（阴头），4端口）
	AV3656A-014	AV3656系列中文用户手册
	AV3656A-015	AV3656系列英文用户手册
	AV3656A-016	铝合金运输箱
	AV3656A-017	前面板跳线（支持四端口扩展及接收机直通测试）
	AV3656A-018	AV2813A四端口测试装置（需选件AV3656A-017支持）

AV3656B订货信息：

●主机：AV3656B矢量网络分析仪

●附/选件信息

归属	编号	附/选件
附件	---	电源线1根
	---	USB鼠标1个
	---	快速使用指南1本
	---	合格证1个
	---	随机光盘1张
选件	AV3656B-001	英文选件（按键、前面板、标牌）注：此选件装配后整机将不具有中文按键、前面板、标牌
	AV3656B-002	N型测试电缆（GORE-OSZKUZKU0240，双阳，60cm）
	AV3656B-003	N型测试电缆（GORE-OSZKUZKV0240，阴阳，60cm）
	AV3656B-004	经济型稳相测试电缆CETC41-N/J.SMA/J.197C-800(N型到3.5mm接头，双阳，80cm)
	AV3656B-005	经济型稳相测试电缆CETC41-N/J.N/K.197C-800(N型接头，阴阳，80cm)
	AV3656B-006	经济型稳相测试电缆CETC41-N/J.N/J.197C-800(N型接头，双阳，80cm)
	AV3656B-007	AV20201 N型校准套件（DC～9GHz）
	AV3656B-008	AV20202 3.5mm校准套件（DC～9GHz）
	AV3656B-009	AV32111波导校准件（1.72～2.61GHz）
	AV3656B-010	AV32112波导校准件（2.60～3.95GHz）
	AV3656B-011	AV32113波导校准件（3.94～6.00GHz）
	AV3656B-012	AV32114波导校准件（4.64～7.05GHz）
	AV3656B-013	AV32115波导校准件（5.88～8.17GHz）
	AV3656B-014	AV32116波导校准件（7.00～10.0GHz）
	AV3656B-015	AV20402电子校准件（300kHz～18GHz，N型(阴阳)，2端口）
	AV3656B-016	AV20403电子校准件（10MHz～26.5GHz，3.5mm（阴阳），2端口）
	AV3656B-017	AV20405电子校准件（10MHz～20GHz，3.5mm（阴头），4端口）
	AV3656B-018	AV3656系列中文用户手册
	AV3656B-019	AV3656系列英文用户手册
	AV3656B-020	铝合金运输箱
	AV3656B-021	前面板跳线（支持四端口扩展及接收机直通测试）
	AV3656B-022	AV2813A四端口测试装置（需选件AV3656B-021支持）
